Как пользоваться мультиметром: инструкция для чайников (напряжение, прозвонка, сопротивление)

Мультиметр считается одним из самых полезных приборов для работы с электричеством в быту. С его помощью можно быстро определить наличие напряжения, проверить целостность проводов и измерить сопротивление цепи. Для начинающих пользователей этот прибор часто кажется сложным из-за множества режимов и обозначений. Однако базовые функции мультиметра легко освоить, если понимать принцип его работы и соблюдать простые правила измерений.

Что такое мультиметр и как он устроен

Мультиметр представляет собой универсальный измерительный прибор, объединяющий функции вольтметра, омметра и тестера цепей. В корпусе устройства расположен дисплей, поворотный переключатель режимов и разъемы для подключения щупов. Красный щуп используется для измерений, черный служит общим контактом. Переключатель позволяет выбрать тип измерения и диапазон значений.

Перед началом работы важно понимать основные элементы мультиметра:

• Дисплей для отображения результатов измерений.
• Поворотный переключатель режимов.
• Разъем COM для черного щупа.
• Разъем VΩmA для измерения напряжения и сопротивления.
• Разъем 10A для измерения больших токов.

Знание назначения этих элементов помогает избежать ошибок и повреждения прибора. Особенно важно правильно подключать щупы перед каждым измерением.

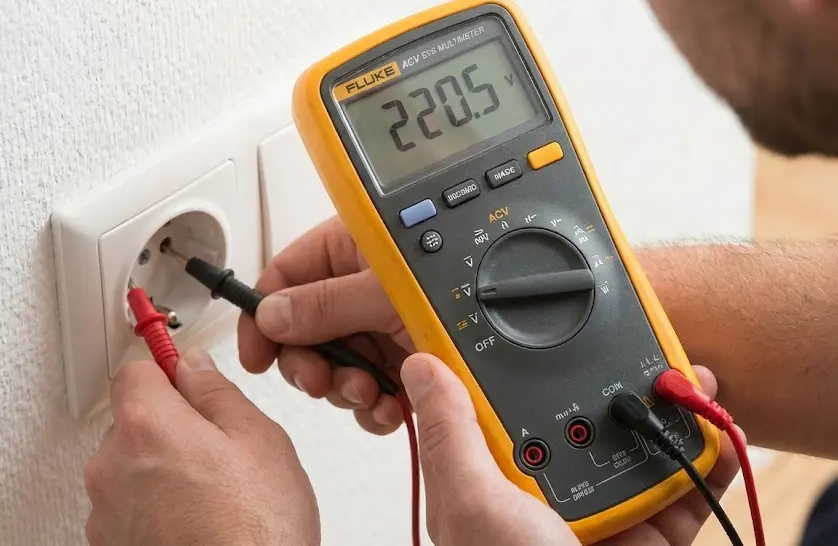

Измерение напряжения мультиметром

Проверка напряжения является одной из самых востребованных функций мультиметра. С ее помощью можно определить наличие питания в розетке, проверить аккумулятор или источник постоянного тока. Перед измерением необходимо выбрать режим ACV или DCV в зависимости от типа напряжения. Щупы подключаются параллельно участку цепи без разрыва проводов.

Основные шаги при измерении напряжения выглядят следующим образом:

• Установка переключателя в режим измерения напряжения.
• Выбор подходящего диапазона значений.
• Подключение щупов к точкам измерения.
• Считывание показаний с дисплея.

При работе с сетевым напряжением следует соблюдать осторожность и не касаться оголенных контактов. Правильный выбор диапазона защищает прибор от перегрузки и искажений показаний.

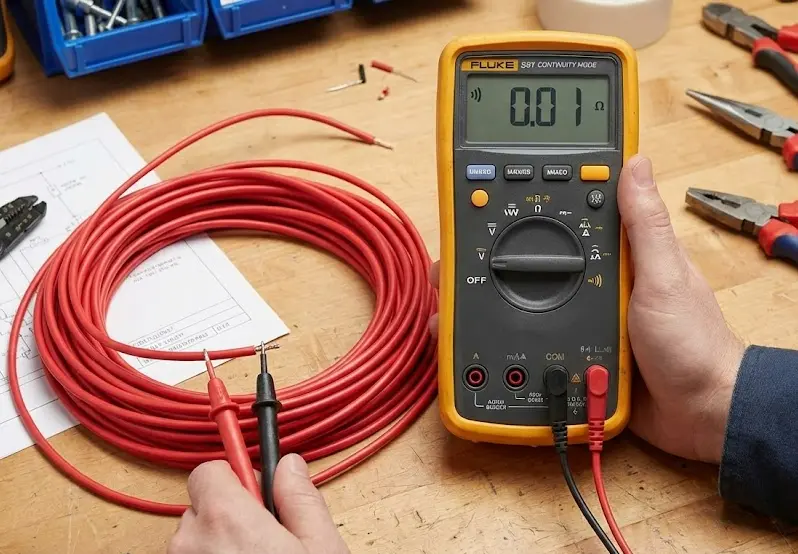

Прозвонка цепей и измерение сопротивления

Функция прозвонки используется для проверки целостности проводов, предохранителей и контактов. В этом режиме мультиметр подает звуковой сигнал при наличии электрического соединения. Измерение сопротивления позволяет определить состояние резисторов и оценить качество контактов. Оба режима применяются только при обесточенной цепи.

К основным правилам прозвонки и измерения сопротивления относятся:

• Полное отключение питания в проверяемой цепи. Это необходимо для предотвращения искажения результатов измерений и защиты мультиметра от повреждения.
• Выбор режима прозвонки или измерения сопротивления. Правильно установленный режим обеспечивает корректную работу прибора и точность полученных данных.
• Надежный контакт щупов с проводниками. Плотное прилегание щупов исключает ложные показания и повышает стабильность измерений.
• Оценка результата по звуковому сигналу или показаниям прибора. Звуковой сигнал указывает на наличие электрического соединения, а числовые значения позволяют определить сопротивление цепи.

Использование этих функций помогает быстро находить обрывы и неисправности. Для начинающих пользователей прозвонка считается самым простым и наглядным режимом работы с мультиметром.
