Концевой выключатель: принцип работы, виды и сферы применения

Автоматизация процессов делает нашу жизнь комфортнее и безопаснее, будь то открытие автоматических ворот или включение света при открытии шкафа. Ключевым элементом многих таких систем является концевой выключатель (или просто «концевик»). Это компактное электромеханическое устройство, которое подает сигнал или разрывает цепь при механическом контакте с подвижным объектом. Понимание того, как работают концевые выключатели и где они применяются, поможет правильно подобрать устройство для бытовых или производственных задач.

Принцип работы и основные функции

Главная задача концевого выключателя — зафиксировать положение объекта в пространстве. В отличие от обычного выключателя, которым управляет человек, концевик срабатывает автоматически при физическом воздействии на его привод (кнопку, рычаг или ролик).

Работа устройства выполняет две основные функции:

• Защитная: останавливает механизм в крайней точке, предотвращая поломку (например, отключает мотор откатных ворот, когда они полностью открылись).
• Сигнальная: включает индикацию или запускает следующий процесс (например, включает свет в холодильнике при открытии двери).

Виды концевых выключателей

Устройства различаются по конструкции привода и условиям эксплуатации. Наиболее распространены следующие типы:

• Кнопочные и плунжерные: срабатывают при нажатии штифта. Часто используются в точных механизмах и дверных проемах.

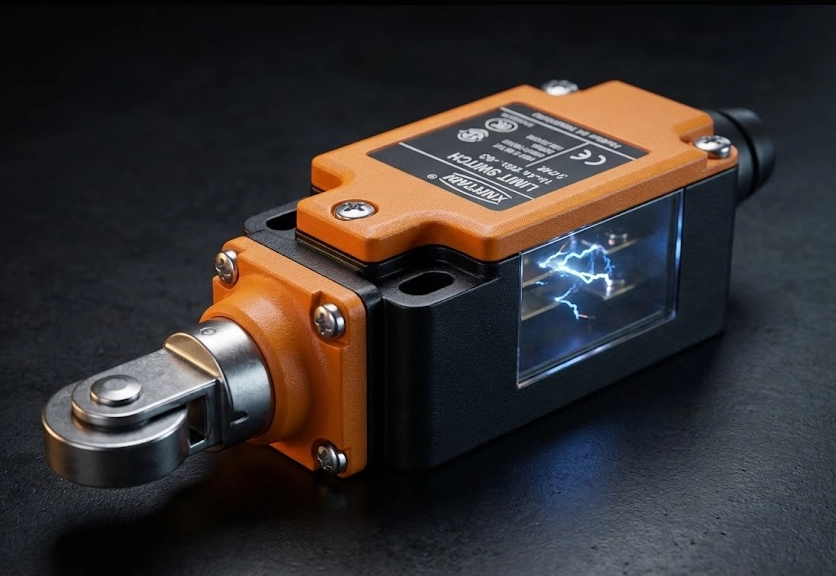

• Рычажные с роликом: контакт происходит через ролик, что снижает трение. Идеальны для конвейеров, ворот и движущихся частей станков.
• Магнитные (герконы): бесконтактные датчики, реагирующие на магнитное поле. Используются там, где важна герметичность и отсутствие механического износа.

Как выбрать концевой выключатель

При выборе концевика необходимо учитывать условия, в которых он будет работать. Ошибка в подборе может привести к ложным срабатываниям или быстрому выходу из строя.

Ключевые параметры выбора:

• Степень защиты (IP): для улицы и пыльных помещений нужны модели с IP54 и выше, защищенные от влаги и грязи.
• Материал корпуса: металлические корпуса подходят для тяжелых условий и риска ударов, пластиковые — для бытового применения.
• Тип контактов: нормально замкнутые (NC) разрывают цепь при срабатывании (остановка мотора), нормально разомкнутые (NO) — замыкают её (включение света).
• Механический ресурс: количество циклов срабатывания, на которое рассчитано устройство.

Грамотно подобранный концевой выключатель обеспечивает точность работы автоматики и безопасность оборудования.
