Схема электрощитка для квартиры: пошаговая инструкция по сборке
Электрощиток является центральным элементом всей электрической системы квартиры. Именно в нем распределяется питание по различным линиям — освещению, розеткам, бытовой технике и другим потребителям. От правильности сборки щита зависит безопасность эксплуатации электросети, защита оборудования и стабильность работы всех электрических приборов.
Современный квартирный электрощиток выполняет сразу несколько функций. Он защищает проводку от перегрузок и коротких замыканий, обеспечивает автоматическое отключение аварийных линий и позволяет удобно управлять электроснабжением отдельных зон квартиры. Грамотно составленная схема делает систему надежной и упрощает дальнейшее обслуживание.
Какие элементы входят в схему квартирного электрощитка
Перед сборкой щитка необходимо определить состав оборудования и схему распределения линий. В стандартной квартире электрическая сеть делится на несколько групп — например, освещение, розетки комнат, кухня и мощные бытовые приборы. Такое разделение повышает безопасность и позволяет отключать отдельные участки сети при необходимости.
Каждый элемент щита выполняет свою функцию. Одни устройства отвечают за защиту проводки, другие — за безопасность людей, а третьи обеспечивают удобство подключения и распределения электрической энергии.

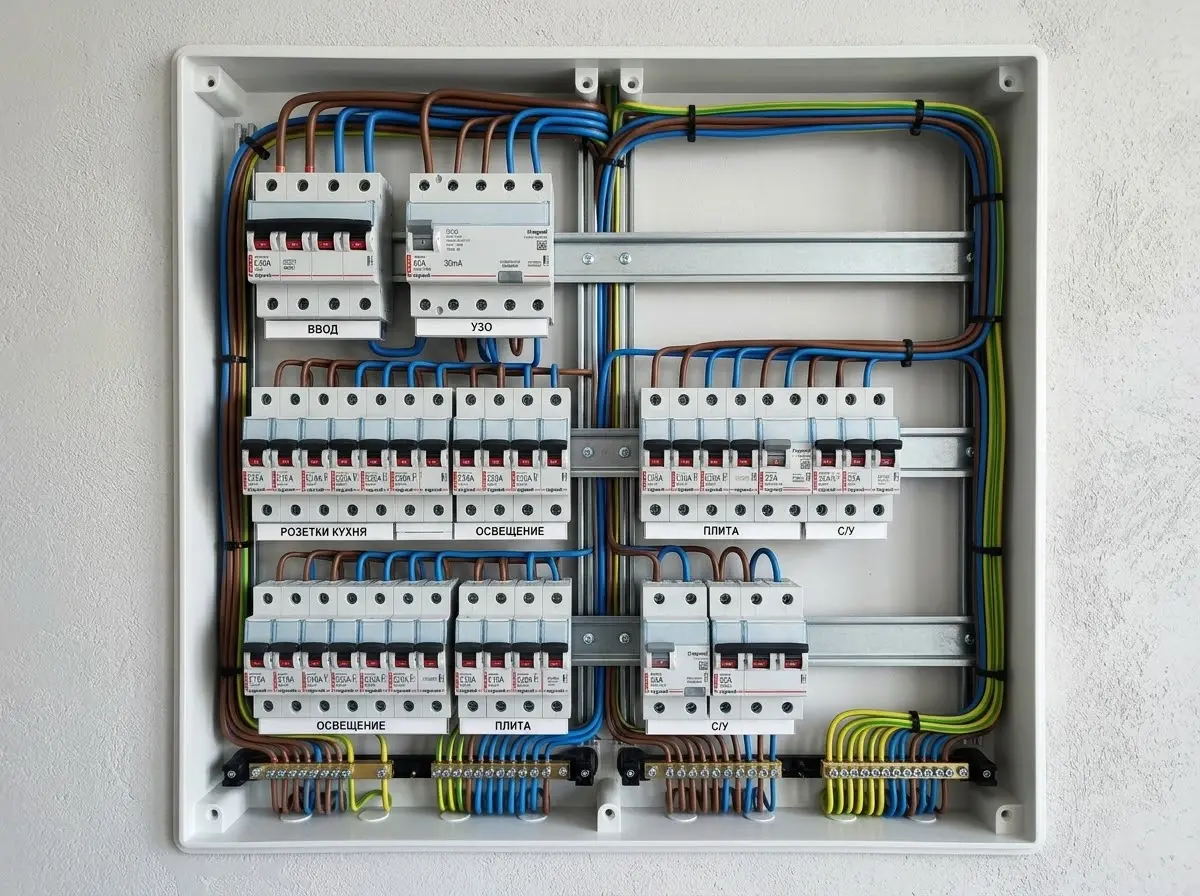

В типовую схему квартирного электрощитка обычно входят следующие компоненты:
- Вводной автоматический выключатель, который отключает всю квартиру при аварии или перегрузке.
- Счетчик электроэнергии, фиксирующий потребление электричества.
- Устройство защитного отключения (УЗО), предотвращающее поражение электрическим током.
- Групповые автоматические выключатели для отдельных линий освещения и розеток.
- DIN-рейка для крепления оборудования внутри щитка.
- Нулевая и заземляющая шины для правильного распределения проводников.
Такая конфигурация позволяет разделить нагрузку между несколькими линиями и значительно повышает надежность всей электрической системы квартиры.
Пошаговая инструкция по сборке электрощитка
Сборка электрического щита требует внимательности и соблюдения правил электробезопасности. Перед началом работ необходимо подготовить схему подключения, рассчитать количество автоматов и определить расположение оборудования внутри корпуса. Важно также убедиться, что питание полностью отключено.
Правильная последовательность действий помогает избежать ошибок при монтаже. Основные этапы сборки электрощитка выглядят следующим образом:
- Подготовить корпус щитка и установить DIN-рейки для размещения модульного оборудования.
- Закрепить вводной автоматический выключатель и счетчик электроэнергии согласно проектной схеме.
- Установить Устройство Защитного Отключения, которое будет контролировать утечки тока.
- Смонтировать групповые автоматические выключатели для отдельных линий квартиры.
- Подключить нулевую и заземляющую шины для распределения соответствующих проводников.

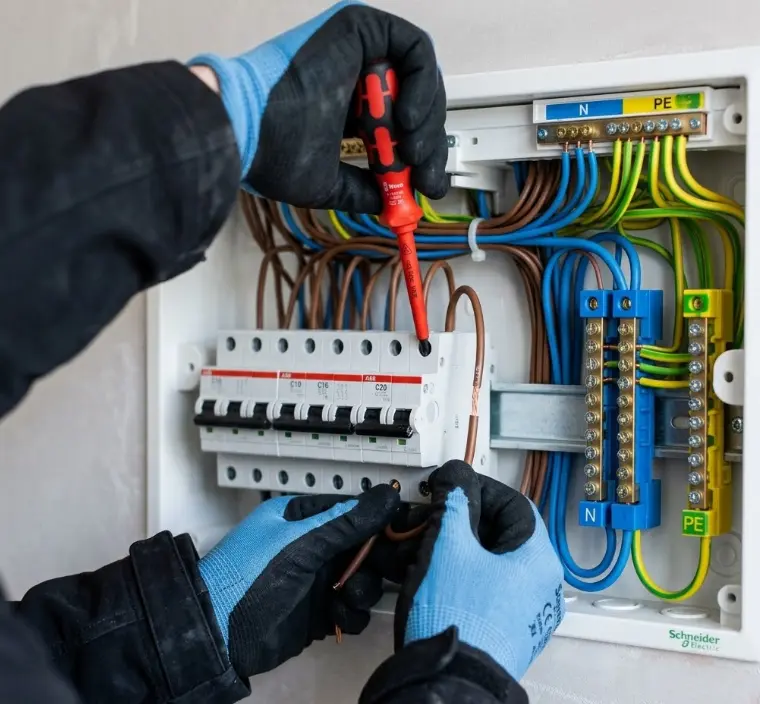

- Аккуратно выполнить соединение проводов в соответствии со схемой и маркировкой линий.
- Проверить надежность всех соединений и только после этого подать питание на щиток.
Такой порядок сборки позволяет создать логичную и безопасную систему распределения электроэнергии, где каждая линия имеет собственную защиту..webp)
Почему важно правильно спроектировать электрощиток
Электрощиток выполняет роль центра управления всей квартирной сетью, поэтому ошибки при его проектировании могут привести к серьезным проблемам. Неправильно подобранные автоматы или отсутствие защитных устройств увеличивают риск перегрева проводки и повреждения оборудования.
Грамотная схема щитка также упрощает дальнейшее обслуживание электросети. При возникновении неисправности можно быстро определить проблемную линию и отключить только нужный участок, не оставляя без электричества всю квартиру. Это особенно важно для современных домов, где используется большое количество бытовой техники.
Кроме того, правильно организованный электрощиток обеспечивает резерв по мощности и позволяет без проблем подключать новые устройства в будущем. Поэтому при проектировании системы важно учитывать не только текущие потребности, но и возможное увеличение нагрузки.
